Установка в стенке электрической точки (розетки либо выключателя) с основного взора может показаться достаточно элементарный и малозначимой задачей по сопоставлению с остальными операциями, производимыми при ремонте помещения (выравнивание, оштукатуривание, покраска стенок и т. п.). Все-таки, постигая все тонкости предоставленной операции, начинаешь колебаться в ее простосердечию. В мастер-классе применены установочные коробки Schneider Electric для гипсокартона, а также розетки и электровыключатели серии Sedna.
Подготовка к службе. Разметка и сверление.

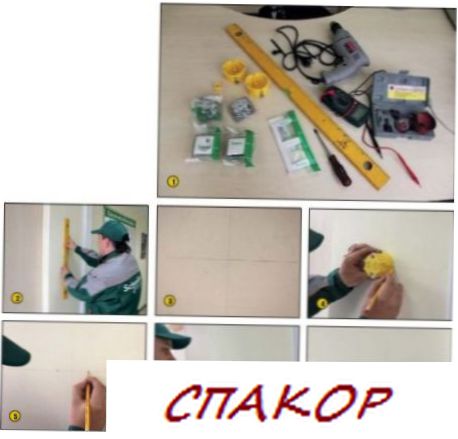

Для монтажа установочной электротехнической коробки пригодится: электрическая дрель либо сильный шуруповерт, коронка для сверления отверстия поперечником 68 сантим., крестовая либо плоская отвертка, электротехнический и монтажный ножики, монтажный ватерпас (1).
На участок предполагаемого размещения пары розетка-выключатель наносим разов-метку по ватерпасу (вертикаль и горизонталь) (2, 3). С поддержкой монтажной коробки для гипсокартона размечаем центры имеющихся отверстий (4,5). Дрелью со специальной коронкой высверливаем гипсокартон (6). Обратите заинтересованность, что при проведении цельных стадий монтажа электроустановок электрическая электропроводка обязана иметься обесточена, и в этом надо дополнительно убедиться. Монтажным ножиком устраняем загородку, возникшую меж отверстиями (7), и вынимаем электропровода наружу.
Установка установочной коробки

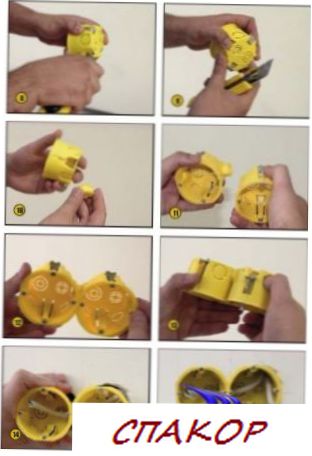

У коробок устраняем заглушки, тот или иной отвечают за соединение коробок меж собой. Первоначально заглушки должно надрезать монтажным ножиком, а далее выдавить пальцем (8, 9). Сейчас две установочные соединяем в одну установку с поддержкой соединительного компонента (10, 11, 12). Далее устраняем еще одну заглушку, накрывающую отверстие для ввода кабеля (гофры). Она просто выламывается пальцем (13).
Ниже заводим кабель в коробки (14). Должно увидеть, что для удобства монтажа кабель в гофре обязан быть с запасом длины. Каждую коробку определяем в свойское участок и закручиваем трехзаходные винты монтажных лапок до упора в гипсо-картон (15).
Подключение электрического-установочных изделий
Розетки и электровыключатели, в частности изделия Schneider Electric серии Sedna, находят в монтажные коробки 2-мя вариациями: 1) крепеж винтами на монтажной коробке с поддержкой суппорта (монтажной пластинки) изделия, 2) крепеж монтажными лапками. 2-ой вариант может употребляться как доп крепление.
Снова же заметим, что все занятия соответственны производиться при сшибленном напряжении, о чем быть достойным удостовериться прямо в площади монтажа с поддержкой измерительного устройства либо тестера напряжения.
Перед конструкцией электророзеток и выключателей надо провести предварительные занятия, а конкретно зачистить жилы кабеля сообразно маркировке на изделиях, сделать разводку кабеля снутри монтажных коробок, развести жилы кабеля (16).

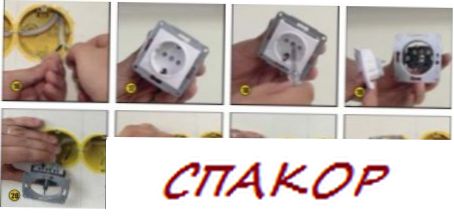

С розетки с поддержкой отвертки снимаем внешнюю панель (17, 18, 19), жилы кабеля заводим в клеммные зажимы (20), затягиваем винты клемм (21). Определяем розетки на винты монтажной коробки спустя особые отверстия суппорта (22, 23, 24), укрепляем с поддержкой поворота изделия (25). Удерживая розетку, затягиваем винты, но не до самою упора.
Излишнюю жилу кабеля, созданного для выключателя, изолируем на оболочке кабеля (26). Кстати, эту жилу нельзя именовать излишней. В случае, ежели вы захотите заменить лампы, к примеру на низковольтные галогенные, либо для вас будет нужно регулировка мощности этих ламп (другими словами пригодится использовать особое установка диммер), у вас не покажется никаких заморочек. Но это теснее совершенно вторая предмет.

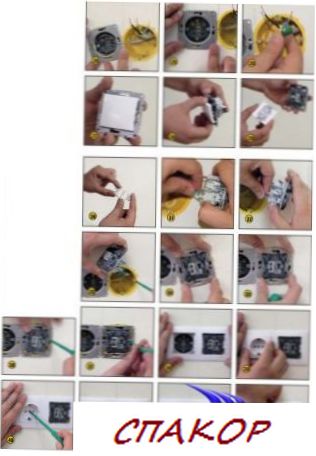

Ниже монтируем выключатель (27). Снимаем кнопку и вынимаем особый адаптер с внутренней сторонки клавиши (одна из необыкновенностей серии Sedna) (28, 29, 30). Зажимая клавиши быстрозажимных контактов пальцами (31, 32), заводим жилы кабеля. Подобно розетке производим конструкцию выключателя в монтажную коробку (33, 34, 35). На данной для нас стадии надо выровнить и совсем зафиксировать найденные установки (для этого и не быть достойным затягивать винты монтажной коробки (33, 36) до баста. Подтягиваем винты монтажных лапок для наиболее твердой фиксации (37). В нашем случае не надо затягивать винты монтажных лапок с усилием, лишь до упора в стену коробки.
Финальные занятия
Определяем двухпостовую рамку (38), внешнюю панель розетки, закрепляя ее винтом (39, 40). Перед тем как надеть крышку выключателя, должно определить адаптер выключателя (41) , вжав его до отличительного щелчка. Ниже с незначительным усилием защелкиваем кнопку (42, 43). На этом установка квитается завершенным.
