Новейшие обладатели кирпичного жилища решили перестроить 2-ой этаж, превратив его из прохладного пустующего чердака в комфортную жилую мансарду. Комплексная тепло-, гидравлическими- и ветроизоляция кровли, новое кровельное покрытие и конструкция мансардных окон преобразили давнишнее корпус.
Дом построенный из кирпича, построенный в центру прошедшего века, сначало принадлежал фермерской семье, при всем этом 2-ой этаж исполнял функции кладовой. Новейшие обладатели решили переоборудовать необитаемый чердак в комфортную жилую мансарду.
Доброкачественная кладка из кирпича дома построенные из обожженного красноватого кирпича достаточно ладно сохранилась и не вызывала конструктивного ремонта, позволив собственникам сконцентрировать главные усилия на реконструкции кровли. Вначале полувальмовая кровля с изящным абрисом не обладала никакой изоляции. В щели черепичной крыши задувал ветер, и в порожнем чердачном пространстве легко гуляли сквозни-ки. Реконструкция кровли включала подмену кровельного покрытия и доли стропил, установка технологичной тепло-, гидравлическими- и ветроизоляции, а также врезку мансардных окон. После этого новенькая кровля стала надежной охраной от дождика, снега и ветра.
Мультислойный кровельный пирог соорудили из теплоизоляционных плит (строгий пенополиуретан), защищенных с внешной страны покровом влаго- и ветроизоляции, а со страны, обращенной вовнутрь помещений, покровом пароизоляции. При монтаже пазы и гребни на торцах плит служат для крепкого соединения их в замок. Изоляционные мембраны с обеих сторонок плит наклеены с нахлестами, снабженными самоклеящимся покровом, что дозволяет при укладке плит связывать их в всеобщее герметичное покрытие. Для удобства раскроя на поверхность плит нанесена модульная сетка.
В качестве кровельного покрытия применяли естественную черепицу добропорядочного цвета царского сероватого ). Водясь экологически аккуратным продуктом, производимым необыкновенно из естественных компонентов, черепица устойчива к климатическим действиям, старению, солнечной радиации, владеет высочайшей шумопоглощающей способностью. Густая теплопроводимость содействует минимальному образованию конденсата на внутренней поверхности мат-ла.
Безопасное крепление черепицы обеспечивают ее особенный профиль, надежная порядок крепежа, а также намеренно подобранные доп кровельные компоненты, с поддержкой тот или иной достигается полная плотность крыши в участках хребтовых и коньковых стыков, примыканий к дымоходам, вентиляционным каналам, вытяжкам сантехнических стояков и т.д.
Для улучшения освещенности мансарды в плоскость кровли врезаны семь мансардных окон с рамами добропорядочных сероватых цветов, совершенно гармонирующих с цветом кровельного покрытия.
Аннотация реконструкции кровли
1. С кровли убирают ветхую черепицу и устаревшие кирпичи в высшей части каминной трубы

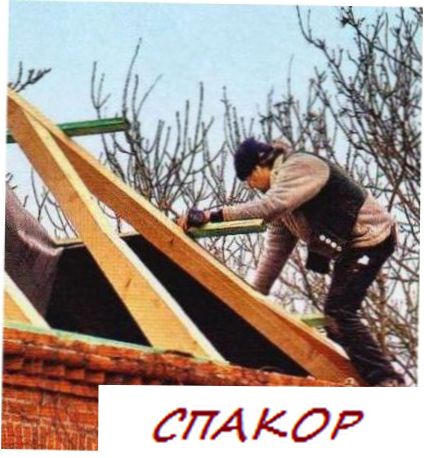

2. Стропила, образующие северный скат вальмовой кровли, без остатка сменяют на новые
3. Опосля настила пароизоляции и вспомогательного покрытия к стропилам привинчивают дышащие бруски…
8. Плиты просто подымать, а благодаря их огромным масштабам покрытие устанавливается достаточно живо
9. При подгонке плит по размаху и конфигурации их нетрудно распилить средней ножовкой
10. Подкровельная агрегат без остатка смонтирована и готова к укладке черепицы

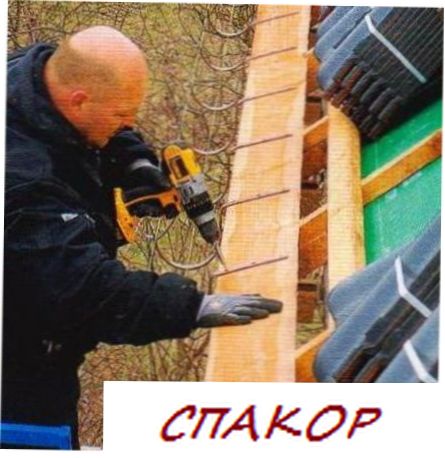

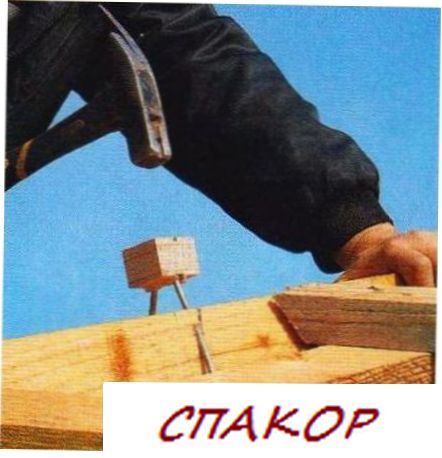

11. Для крепления черепичин к хребтам и коньку кровли прибивают древесные держатели
4. …а к нижней доли стропил привинчивают густой брус для доборной помощи покрова изоляционных плит
5. Плиты термоизоляции из твердого пенополистирола связывают в непрерывной покров с поддержкой пазов и гребней

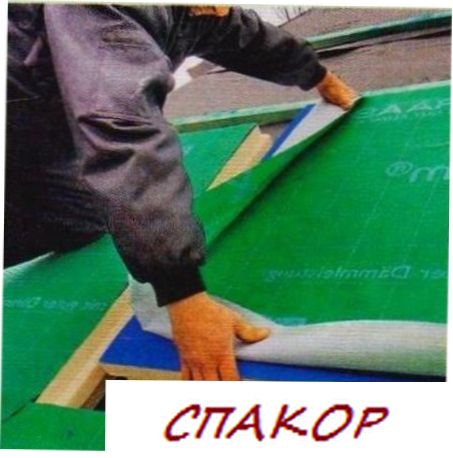

6. Нахлесты самоклеящейся ветро- и влагозащитной мембраны приклеивают, прижимая к смежным плитам

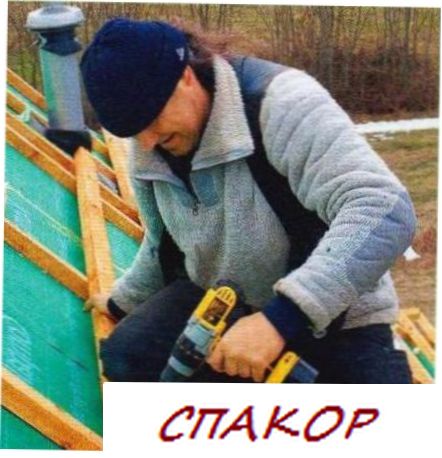

7. Опосля фиксации плит и мембраны по цельной поверхности крыши сверху на их привинчивают контробрешетку

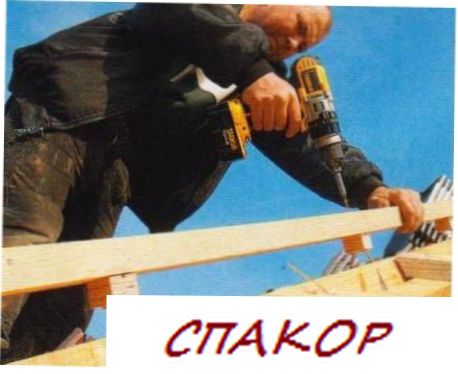

12. После этого к коньку и к каждому из 4 ребер крыши привинчивают брусок обрешетки

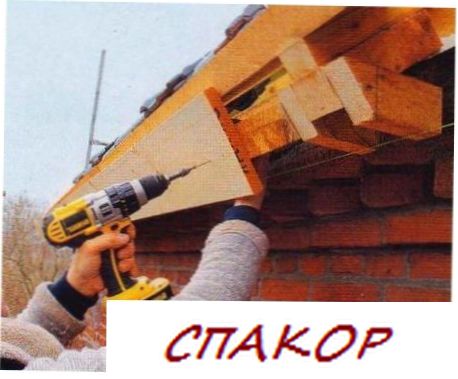

13. Для крепления фартука и водосточного желоба привинчивают конусновидную дощечку
14. На отпиленные под углом торцы стропил навешивают пространную ветровую дощечку
15. После этого к конусновидной дощечке аккуратненько привинчивают крепления для крепления водосточного желоба…

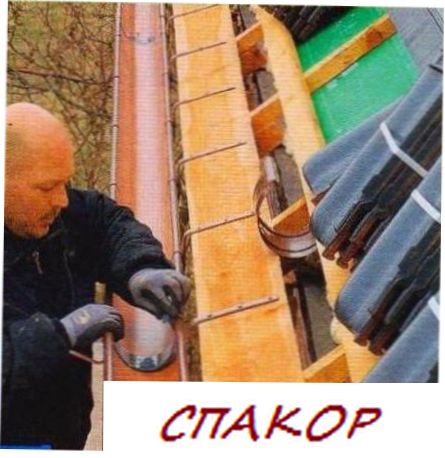

16. …тот или иной собирают из отдельных лотков и крепят на крепления с незначительным уклоном для наихорошего стока воды
17. К конусновидной дощечке сверху привинчивают железный фартук, охраняющий закраина свеса от косого дождика

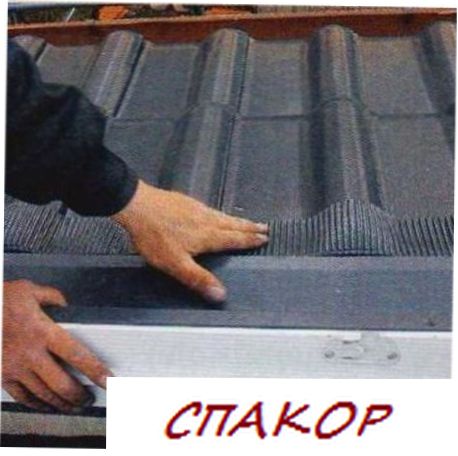

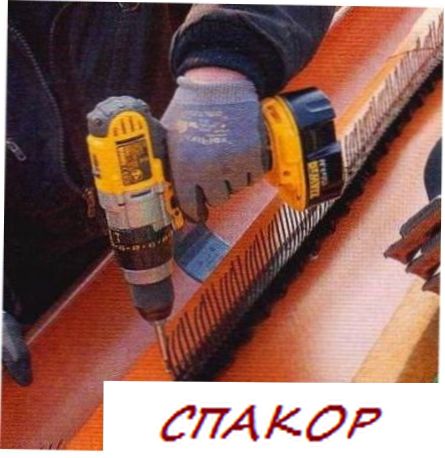

18. На железный фартук крепят аэроэлемент-гребенку для вентиляции подкровельного места свеса

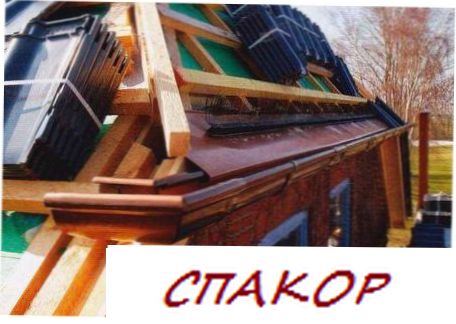

19. Подкровельная агрегат с обрешеткой и контробрешеткой, ветро-и влагозащитой, фартуком свеса и водосточным желобом готова к укладке черепицы

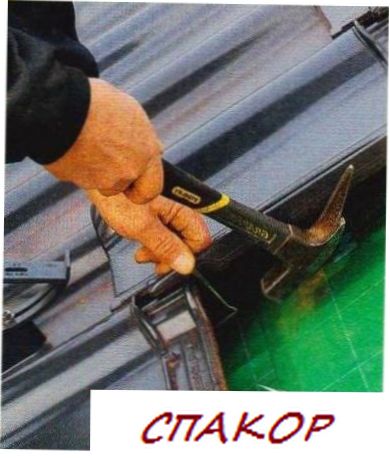

20. Крепление черепичин создают с помощью молотка и ветровых крючков. Хребты черепичин…
21...проклеивают армированной алюминием лентой с вентиляционной микроперфорацией

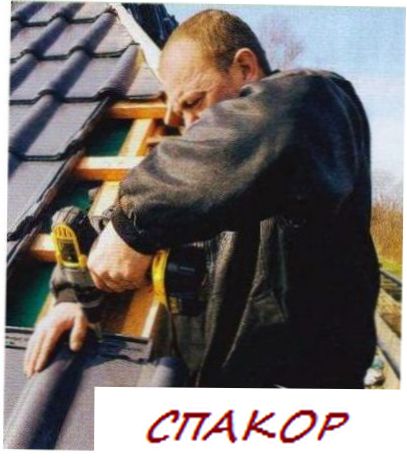

22. Укладку хребтовой черепицы водят снизу ввысь, привинчивая крепежные зажимы-кляммеры
23. Фасонный вальмовый компонент на стыке хребтов и конька крепят особым клеем-герметиком

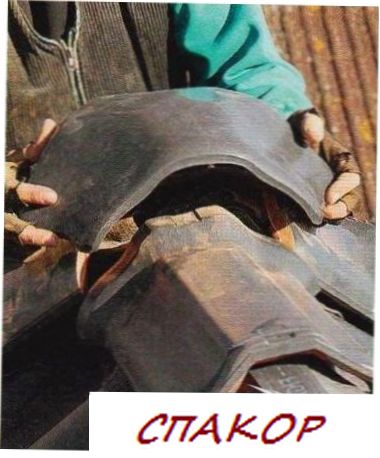

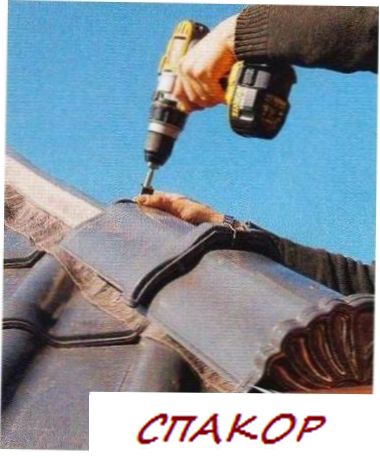

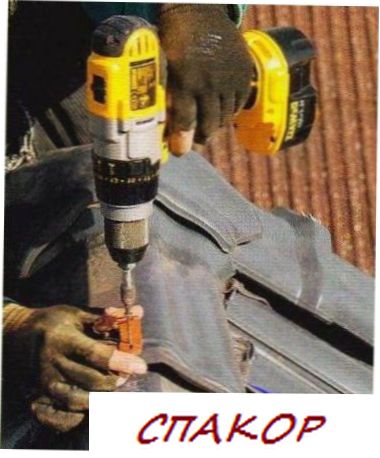

24. Коньковую черепицу фиксируют зажимами-кляммерами, тот или другой привинчивают к коньковому брусу

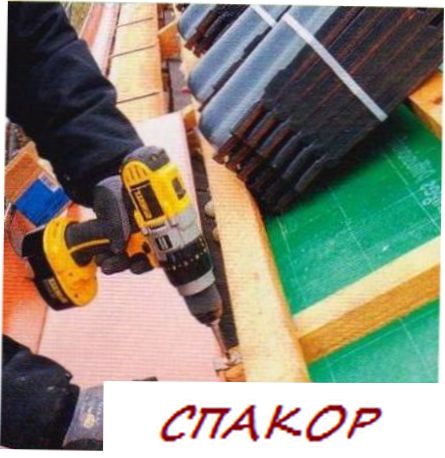

25. В начале и в баста шеренги на фронтонном свесе употребляют боковую черепицу, привинчивая ее к обрешетке шурупами
26. Примыкание черепичной крыши к кирпичной дымоходной трубе герметизируют специальной самоклеящейся лентой. Ее верхний закраина…

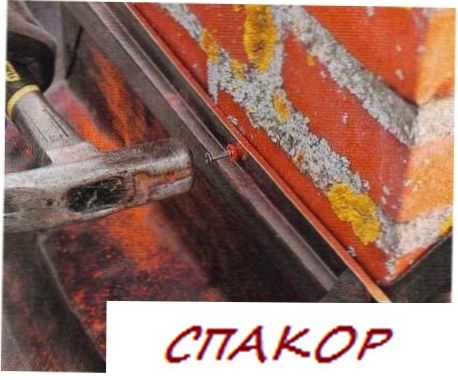

27. …укрепляют прижимающей профилированной планкой из сплава алюминия, тот или другой крепят к кирпичной кладке трубы с поддержкой дюбелей…
28. …и далее дополнительно уплотняют стык высокоэластичным атмосфероустойчивым герметиком, наносимым из картриджа
Установка мансардных окон

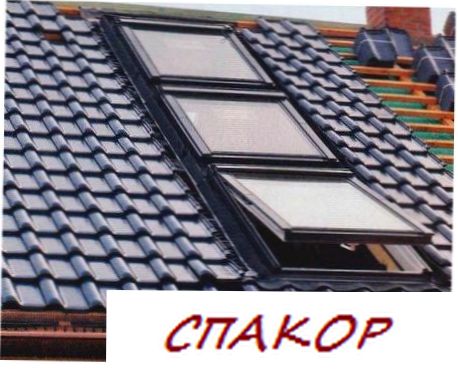

В скат новейшей кровли врезано семь мансардных окон, раскрывающихся по верхней оси. Мрачно-сероватые оконные компоненты совершенно гармонируют с цветом кровельного покрытия

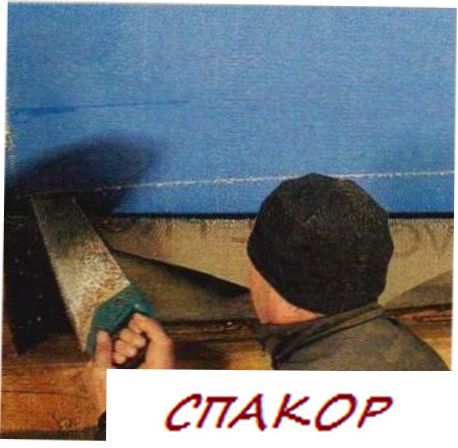

1. По линии грядущего окна снутри выпиливают просвет. Пароизоляционную диафрагму при всем этом..
2. …забывают на торцах проема и в последующем употребляют при уплотнении смонтированных окон
3. Дышащие бруски распиливают снутри электролобзиком по полосы проема и метко по ней же…
4. …вне ручной циркулярной пилой с обращающей шиной распиливают бруски обрешетки

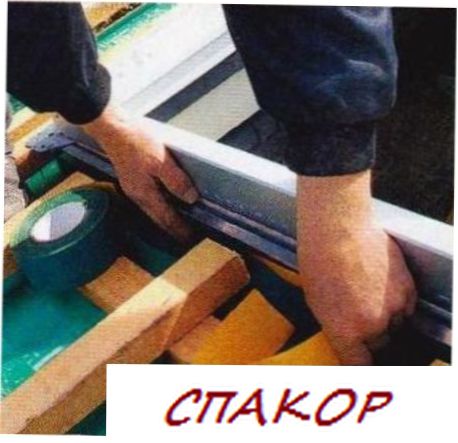

5. Оклад мансардного окна встав ляют в приготовленный просвет, сглаживают и привинчивают
6. Железная агрегат оклада обеспечивает требовательную открыто-угольность оконного проема

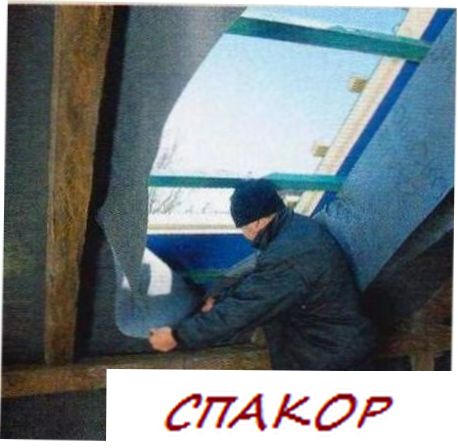

7. Пароизоляционную диафрагму заводят на торцы проема и проклеивают уплотнительной лентой

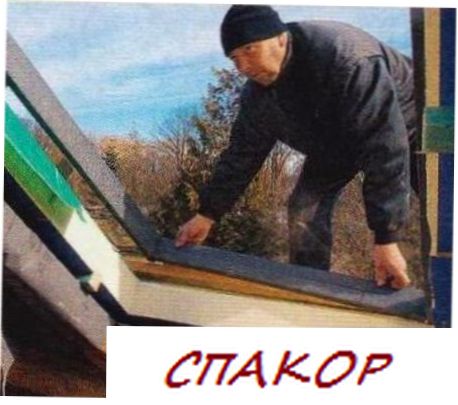

8. Водоизоляционный фартук располагают по периметру оклада и крепят к обрешетке
Оконный просвет с найденным мансардным окном по целому периметру герметично оберегают пароизоляционной диафрагмой

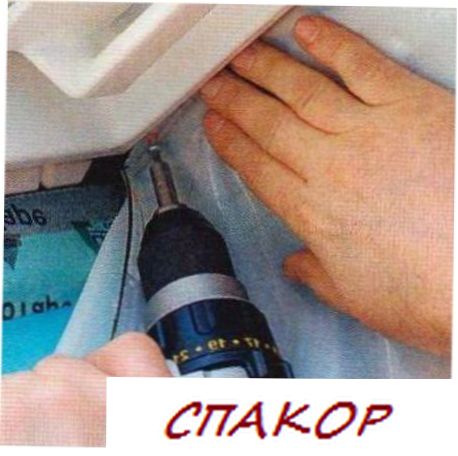

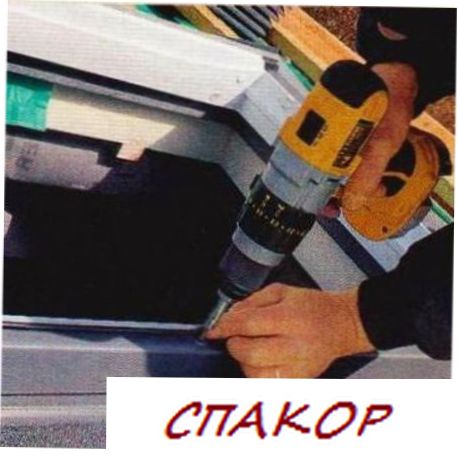

9. После этого вделывают оконную створку со стеклопакетом и фиксируют винтами с уплотнением
10. Фартук под окном монтируют поверх черепицы, что обеспечивает слив воды с застекленной плоскости

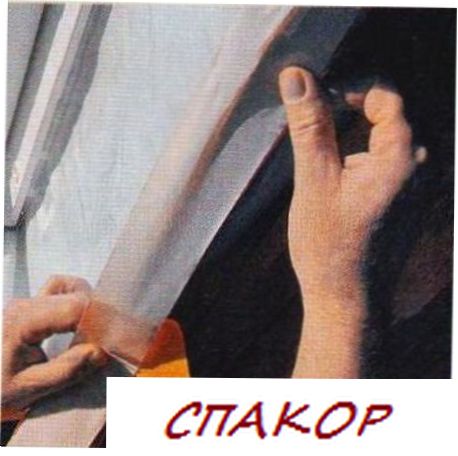

11. Снутри пароизоляционную диафрагму прикрепляют к оконной коробке и герметично проклеивают…
12. …уплотнительной лентой по бокам подогнанных по размаху и определенных оконных откосов
